一、 概述
SHTB-Ⅲ和SHTB-ZK型系列耐腐蚀陶瓷泵，属单级单吸悬臂式离心泵，泵体和泵盖采用耐腐、耐磨性优良的耐酸陶瓷制造，外用铸铁铠装。使用范围十分广泛。叶轮材料为工程陶瓷，如用户需要，也可配制工程塑料、特种合金等材质。该泵具有耐腐蚀性好、结构紧凑、轴封严密、不污染介质，安装维修方便，使用可靠等特点。
二、 用途
输送除氢氟酸和热浓碱液以外的腐蚀性、磨蚀性介质。广泛应用于石油、化工、农药、染料、有色冶炼、非矿加工、环境工程、硫酸、磷肥、氯碱、柠檬酸、水处理、化纤、电镀、钢铁等行业。

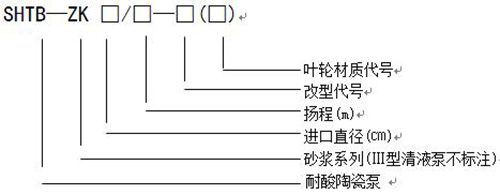

三、 型号说明

四、 结构说明
（1）SHTB-Ⅲ型耐腐蚀泵为非自吸卧式泵，主要零部件（见图1）。泵轴封采用非标机械密封。

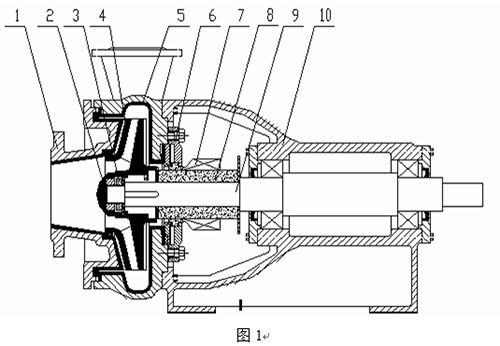

1. 泵盖 2.轴螺母 3.叶轮螺母 4.叶轮 5.泵体 6.静环压盖 7.机械密封 8.轴套9. 主轴10.轴承座
（2）SHTB-ZK型耐腐蚀泵为非自吸卧式泵，主要零部件（见图2）。SHTB-ZK15.0/25-D、SHTB-ZK15.0/25、SHTB-ZK15.0/40M型泵轴封结构为付叶轮动力密封(见图3)。

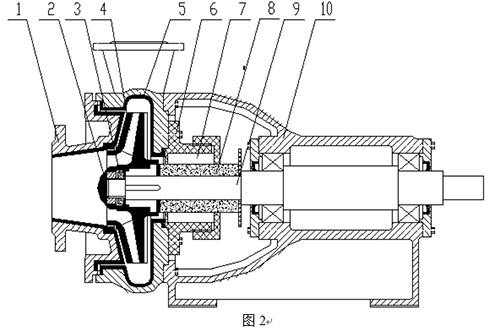

1.泵盖 2.轴螺母 3.叶轮螺母 4.叶轮 5.泵体 6.冷却罩 7.油封 8.轴套 9. 主轴 10.轴承座

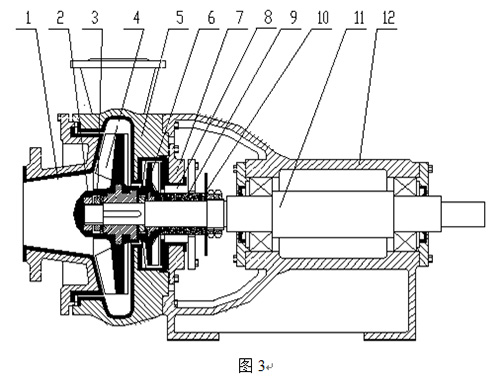

1.泵盖 2.轴螺母 3.叶轮螺母 4.叶轮 5.泵体 6.付叶轮 7.填料箱 8.油封 9. 轴套 10.挡酸环 11.主轴12.轴承座

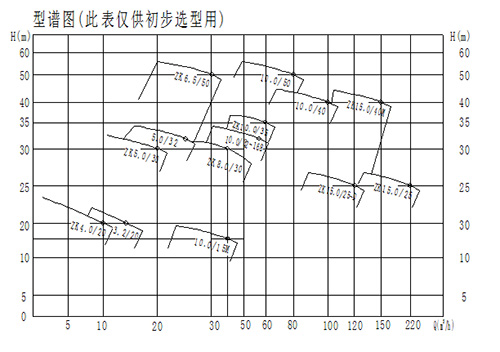

五、 性能曲线

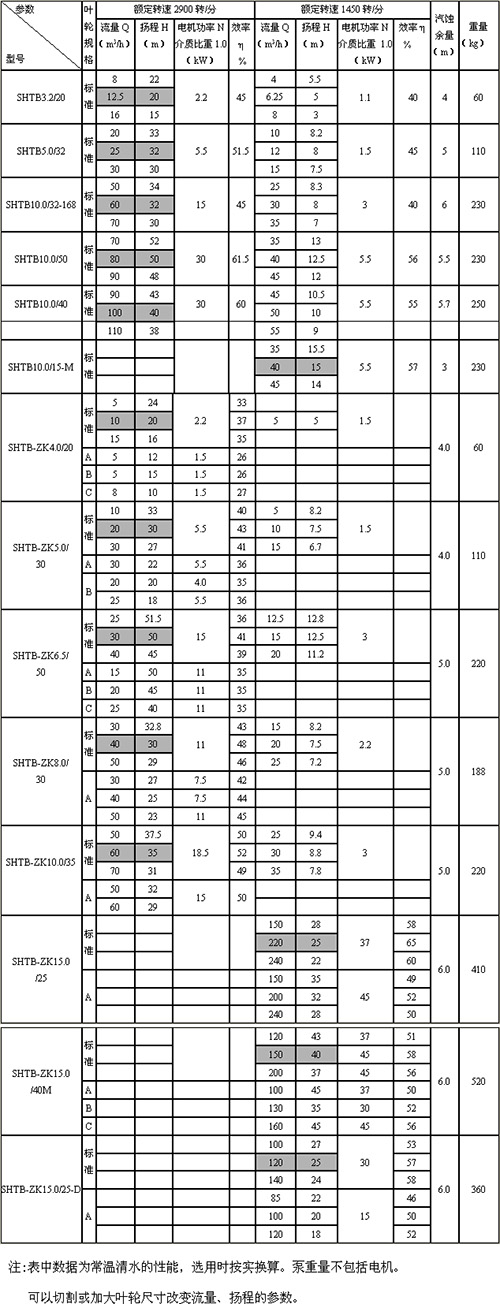

六、 性能参数
